氣動卡盤

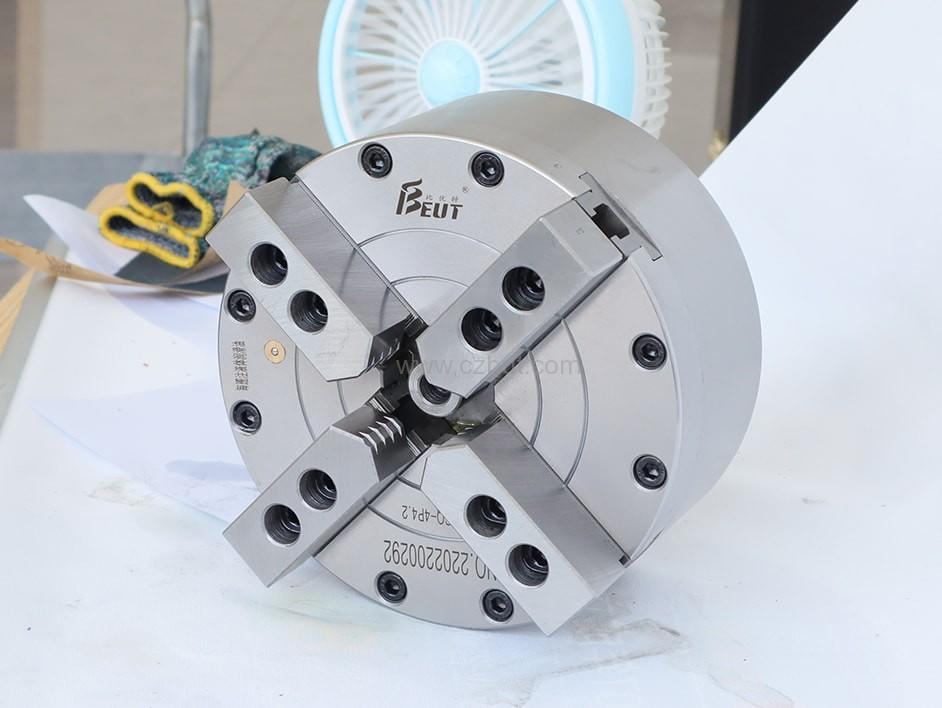

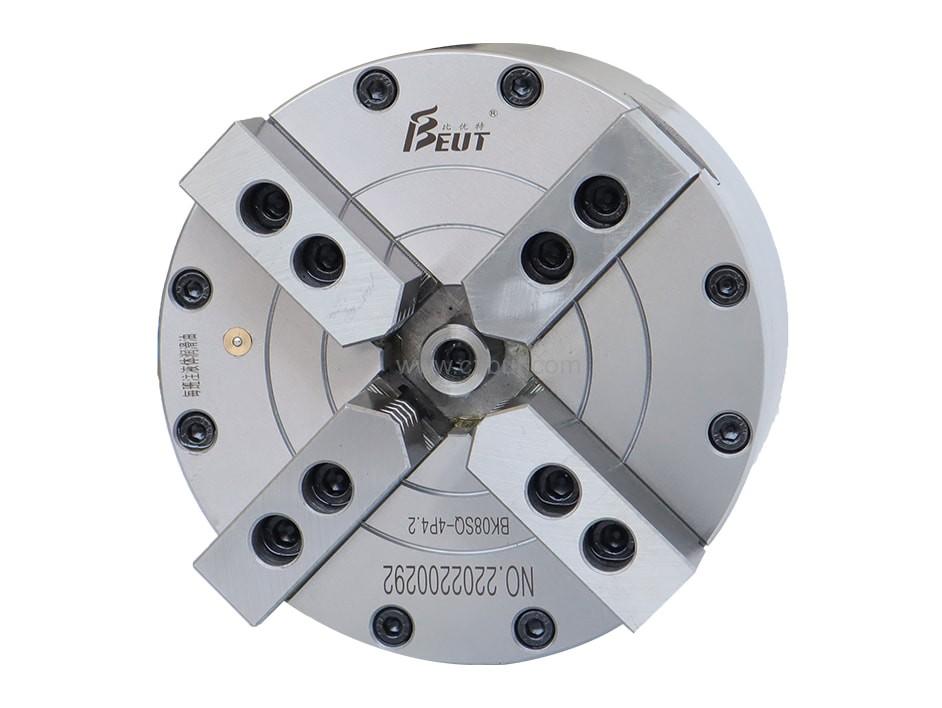

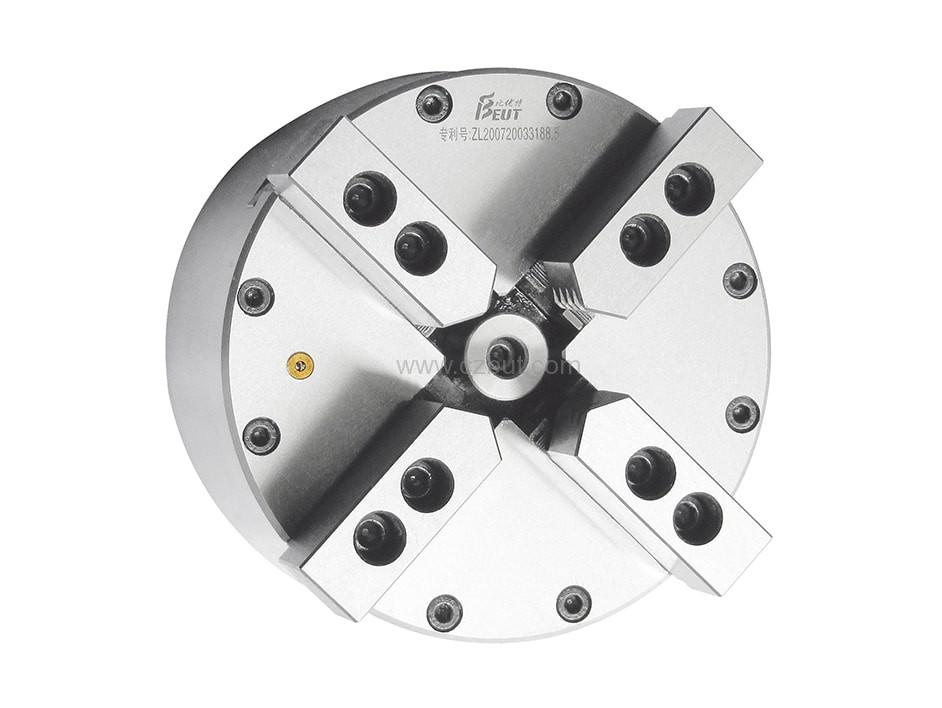

四爪中實氣動卡盤

卡盤體本身即為氣缸,內置活塞,通過主軸尾部控制機構實現夾緊與松開動作。卡盤中心為實心結構，具有夾持力大的優點。產品適用于閥門、泵類、方類等零部件加工。
可按需非標定制多爪、長行程、大孔徑等。

立即咨詢

http://huirm.cn/uploadfiles/211.149.195.244/webid651/source_water/202308/169173590614.jpg

產品詳情


性能參數 / Performance

規格 Specifications	爪行程t(直徑) Jaw stroke t (Diameter)	最大夾緊力kN Max.gripping force (kN)	最大撐緊力kN Max.bracing force (kN)	許用壓力Mpa Allowable pressure (Mpa)	極限轉速r/min Limited rotating speed (r/min)	夾緊范圍 Clamping range	撐緊范圍 Bracing range	凈重kg Net weight (kg)
BK110SQ-4	3.7	14	7.4	0.4~0.8	4800	2-115	15-120	6
BK130SQ-4	3.2	21.2	11.5	0.4～0.8	4800	2-130	20-140	9
BK160SQ-4	3.7	36.5	19.3	0.4～0.8	4200	2-170	20-180	14
BK200SQ-4	4.2	53.8	30.7	0.4~0.8	5000	5-210	20-240	22.6
BK250SQ-4	4.8	73.2	46.9	0.4~0.8	2800	10-260	30-280	33.4
BK320SQ-4	8.5	116.6	78.3	0.4~0.8	2300	10-350	40-360	73
BK400SQ-4	11.5	158.2	102.9	0.4~0.8	1000	15-420	50-430	128
BK500SQ-4	20	203.9	138.6	0.4~0.8	1000	20-520	50-530	200

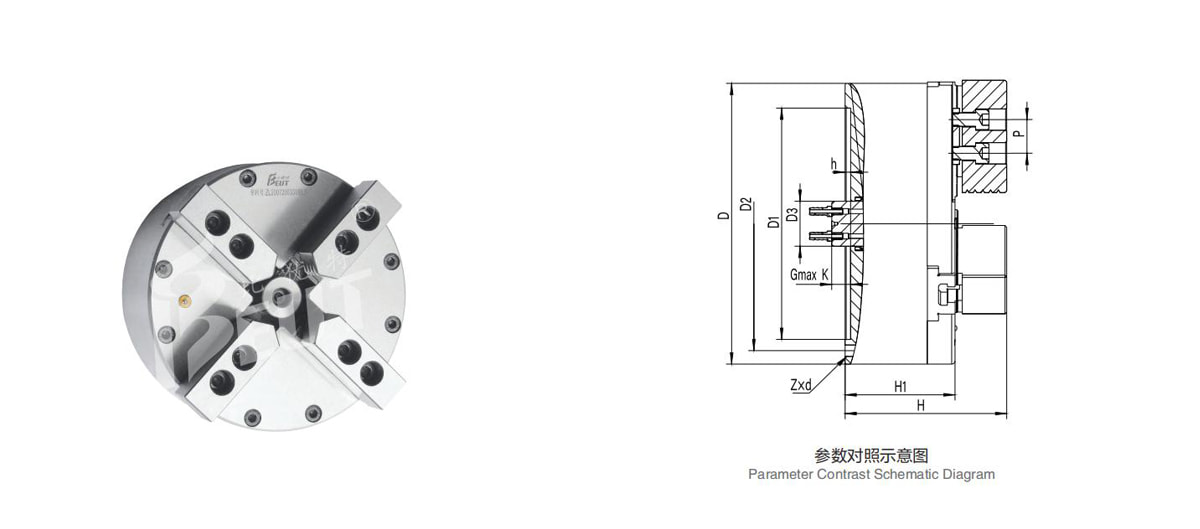

尺寸參數 / Dimensions

規格 Specifications	D	D1	D2	D3	H	H1	h	Gmax K	p	Z×d	動力楔塊齒形	對應卡爪型號
BK110SQ-4	115	72	102	22	106	81	3	17	16	3-M8	1×53°	BK110Z1
BK130SQ-4	135	95	108	25	123	92	4.5	15.5	18	3-M8	1×53°	BK130Z1
BK160SQ-4	172	130	142	25	129	93	4.5	17.5	20	3-M8	1×53°	BK160Z1
BK200SQ-4	210	165	180	32	133	97	5	17	25	3-M10	1×53°	BK200Z1
BK250SQ-4	250	206	226	40	145	99	5	17	30	3-M12	1×53°	BK250Z1
BK320SQ-4	325	270	290	50	177	116	5	29	32	6-M12	1.5×60°	BK320Z2-60
BK400SQ-4	400	340	368	60	212	141	6	33	40	6-M16	1.5×60°	-
BK500SQ-4	500	440	465	70	256	183	6	34	60	6-M16	3×60°	-

立刻咨詢

常州比優特機械設備制造有限公司創立于2007年，是一家專業從事各類非標氣動卡盤制造的現代技術型企業，專注車床、磨床、加工中心領域十五載，有著成熟的設計制造經驗，同時為客戶免費提供專業的卡盤選型指導及解決方案。
