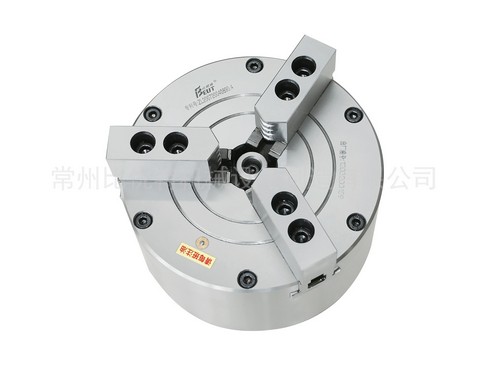

內置式氣動卡盤的結構設計簡單，免去拉桿，因此新用戶自行安裝到車床上的也只需要1小時以內，即便這樣，也希望用戶可以嚴格按照安裝說明書的步驟操作。以下是氣動卡盤安裝步驟：

　　氣動卡盤使用說明：

　　1.日常工作之前，請操作者先認真檢查各緊固螺釘是否緊固，壓力是否正常，壓力表必須在0.4Mpa到0.8Mpa之間，否則將影響使用性能及夾緊力，同時給安全生產帶來隱患。

　　2.裝夾工件時只要操作開關即可。

　　3.本卡盤卡爪采用梳齒對接結構，調節方便，可根據工件大小徑向自行調節。調節距離以梳齒齒數為準，（每齒節距1mm，其中320及以上為1.5mm，具體參照詳細參數表），卡爪的調節齒數必須一致，并保持齒面清潔無雜物，調節完畢必須緊定卡爪上的螺釘，更換卡爪時請注意對應爪號。

　　4.在使用過程中還應對各處滑動面進行加油保養工作，加油位置主要為卡盤前蓋板上的油嘴處和三聯件上的油容器內，一般用ISOV32或同級用油均可，卡盤部位應每班加油一次，用油槍向卡盤體內加油。

　　5.本卡盤使用壓縮空氣，氣壓為0.4Mpa-0.8Mpa。為了使卡盤發揮更大的增效及達到更好的使用效果，請保證氣源和壓力的穩定性，如果氣源離卡盤較遠，請用較大的金屬管將氣源接至接近卡盤處，不可用細膠皮管進行遠程對接，近距離的膠管對接，請選用承受壓力不低于1.6Mpa的氣管，否則因氣管爆裂所造成的損失我司不予承擔責任。

　　電控部分安裝使用說明：

　　1.排水方式

　　油水分離器為手動排水方式，當水位達到水杯1/3滿時必須把水排出水容器。

　　2.壓力調節

　　在調壓前請先上提旋鈕再旋轉，旋鈕順時針旋轉為調高氣源壓力，逆時針旋轉為低壓氣源壓力。調節壓力時，應逐步均勻地調至所需壓力值，不應一步調節到位，壓下旋鈕為定位。

　　3.供油方法

　　關閉進氣源，旋出加油螺釘，加（ISOV32或同級用油），加油量不要超過本杯子的八分滿，油滿后螺釘旋緊。上面里側位置一螺釘為調節出油量所用，左右旋轉調節出油量大小。
