前置式氣動卡盤的工作原理是什么

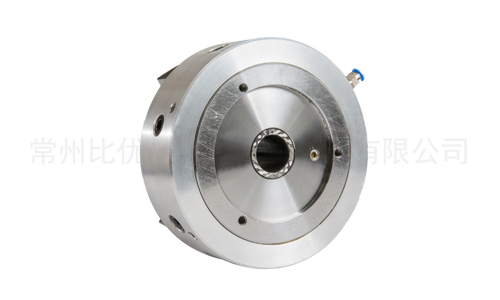

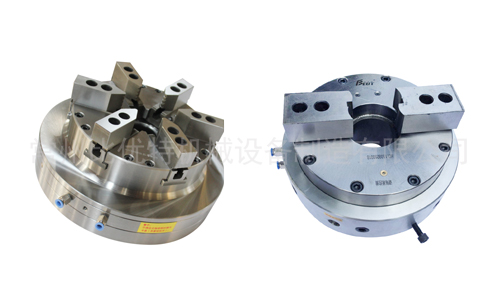

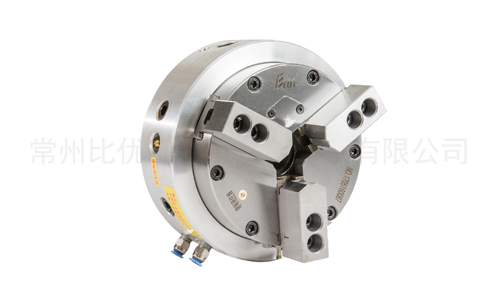

前置式氣動卡盤,卡盤內藏氣缸、逆止閥,免去拉桿和回轉缸,卡盤安裝簡易,快速建置作業夾持體系,氣壓型夾頭缸體加大,提高夾持力,高作業彈性,夾頭具中間通孔規劃,卡盤必須停機上下料,適合普車、管螺紋機床及焊接設備改裝。
安裝步驟:
拆除車床上原有夾具,安裝與卡盤相配的法蘭盤并修整,測量其軸向及徑向跳動(≤0.005);
將卡盤與法蘭止口用螺釘連接,表測卡盤外圓跳動(≤0.04);
在機床適當位置安裝防轉定位支架,支架安裝牢靠,盡量避免與機床罩殼連接,以防止卡盤在旋轉時與機床罩殼共振,產生噪音。注意:防轉螺釘在支架內要有0.5-1mm擺動的空間,絕不可將螺釘固定且不能擺動,這樣會將配氣環損壞,甚至損壞機床;
接入氣源并切換電磁閥開關查看夾頭動作是否正常;
鎖緊相關螺釘,低速旋轉觀察卡盤回轉處阻力大小是否正常后再開機使用;
本卡盤卡爪可根據工件的大小徑向自行調理,調理間隔以梳齒齒數為準(每齒節距l(xiāng).5mm,具體參照詳細參數表)。
特別警告:
此類卡盤內設有保壓閥寄放氣閥,卡盤夾緊、松開為瞬間進氣后斷開氣源,就能牢牢夾緊工件或松開工件,因?yàn)橥鈯A緊或松開時,配氣環上的密封圈會牢牢貼在卡盤體上,當動作完成后,斷開氣源,密封圈脫離卡盤體,這時才可以旋轉卡盤,所以卡盤的夾緊、松開動作必須在機床完全停止后進行。即卡盤轉動前接在卡盤體上的兩只氣管絕不能有氣壓。
使用注意事項:
1.卡盤使用氣壓在0.6-0.9Mpa之間;
2.在卡盤停止工作時,請將卡盤卡爪處于松開狀態;
3.卡盤在夾緊工件時,長按夾緊按鈕2-4秒后松開,方可工作;
4.經常對兩聯件及卡盤油杯處加注潤滑油,每班一次,保證卡盤充分潤滑;
5.回轉機構夾緊或松開時瞬間漏氣屬正常現象。
