你知道前置式氣動卡盤是怎么進行工作的嗎
2019年09月16日 |閱讀次數:2486

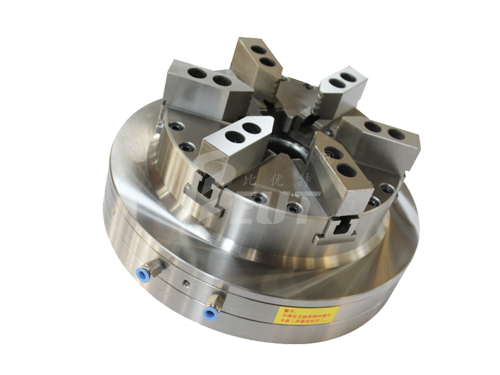

前置式氣動夾頭,帶內置氣缸和逆止閥的夾頭,無牽引桿和倒檔氣缸,簡易夾頭裝置,快速夾緊系統,氣動夾頭氣缸增加,漸進夾緊力高工作靈活,心軸有通孔規劃,心軸必須停止裝卸,適用于車床、焊接設備等的改裝。
從車床上拆下原始夾具,用夾頭安裝法蘭,修整它,測量軸向和徑向跳動(≤0.005),用螺釘將夾頭連接到法蘭止動器并測量夾頭的外圓(≤0.04);防旋轉定位支架安裝在機床的正確方向,支架裝置可靠。
旋轉時避免卡盤與機蓋之間的共振,避免與機蓋連接,以免產生噪音。注意:防旋轉螺絲在支架上應有0.5-1mm的擺動空間,不要固定或搖動螺絲。
連接氣源并切換電磁閥開關確認卡盤操作正常,鎖定相關螺釘并低速檢查卡盤反轉阻力,看電阻是否正常,然后根據工件尺寸使卡盤爪徑向放大,你可保留距離基于梳子的數量(每個節距為1.5 mm,參見具體參數表)。
