數控機械設備的運行離不開卡盤，氣動卡盤能夠確保車床設備的精確度。具有結構簡單、安全、安裝省力等等優勢。那么氣動卡盤應該如何進行安裝呢?相比普通卡盤有哪些優勢呢?小編下面帶大家了解一下。

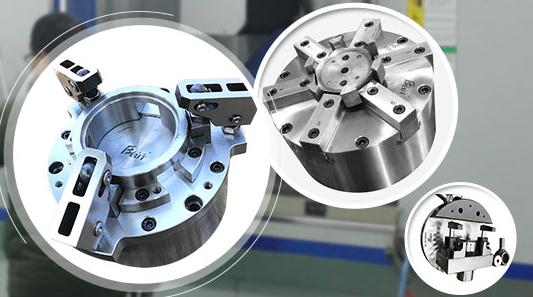

一、氣動卡盤的優勢特點

1、相比于普通的卡盤，氣動卡盤的工作效率會提升非常多，比如在裝夾方面。而且實用的壽命會相比來說長久許多。

2、氣動的卡盤結構非常非常的簡單，沒有那些繁瑣復雜的零件元件，因此安裝也就非常的方便省力，也不容易造成失誤。

3、耗材能源方面，這是非常亮眼的優勢，可以稱之為無消耗。而且環保沒有污染，這在環境污染日益加劇的今天是極為實用和高超的一個優點。

4、安全系數極高，在機械這一個行業，所有人都知道安全是重要的一項。所以，氣動卡盤有著嚴格的出廠檢測，壓力測試、失誤測試，都是零危險的。所以氣動卡盤能夠在領域之內被廣大用戶所接受使用

二、氣動卡盤安裝的說明

1、取出連接套，擰上螺釘，連接在主軸尾部，用百分表校正連接套的外圓與端面跳動控制在0.05MM以內，鎖緊螺釘。

2、取出卡盤 ，用抹布擦干凈，用卡尺測量車床法蘭尺寸與卡盤的連接尺寸是否吻合。如不吻合，請根據卡盤尺寸對法蘭進行精加工。

3、取出螺旋氣管，套好飾物包箍，把氣管安裝在卡盤的通氣接嘴上。然后用老虎鉗把包箍夾緊，安裝時不得損壞氣管。

4、將氣管用膠囊分段包扎好，保證順暢，然后在氣管尾部隊幫好1號、2號標記。再用細鐵絲拴住氣管穿過車床主軸，使氣管順暢通過主軸內，并且托穩卡盤同步向后移動輕扣在法蘭上。

5、取出螺絲，在法蘭盤上固定好卡盤，測量外圓跳動≦0.05。

6、拉緊氣管，剪去尾部多余氣管，預留在主軸外部長充約50-100MM左右。并且能自然彈回主軸內，然后試吹1號、2號氣管觀察卡盤動作是否順暢。

7、套好包箍，分別將1號、2號氣管與氣壓回轉器上的1號、2號氣嘴對接，然后夾緊包箍。

8、將氣壓回轉器與連接套處螺紋對接旋轉，然后試吹1號、2號氣孔。觀察卡盤動作是否順暢，以防止氣壓回轉器處氣管扭曲。

9、固定好氣壓回轉器下部的“防轉螺釘”以防隨主軸一起旋轉。

10、先把線路板和開關固定在車床上，靠近氣壓回轉器處，再一一對應連接好氣管，引入電源220V或24V。

11、將油水分離器上儲油器加滿，通氣調節好壓力和出油量，機床上電，操作開關，卡盤動作順暢即可。
